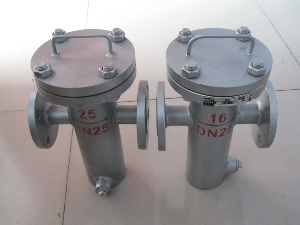

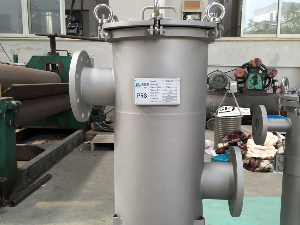

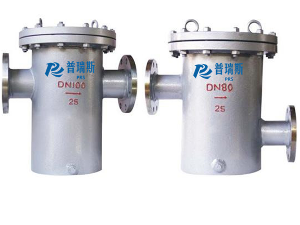

LSF型藍式過濾器是除去液體中少量固體顆粒的小型設備,可保護壓縮機、泵、儀表和其他的正常工作,當流體進入有一定規格的濾網的濾桶后,其雜質被阻擋,而清潔的濾液則由過濾器出口排出,當需要清洗時,只要將可拆卸的濾桶取出,處理后重新裝入即可,因此,使用維護極為方便。
LSF型藍式過濾器目前已廣泛應用于石油、化工、醫藥、食品、環保等行業。若將其串連的安裝在泵的入口或系統管線的其他部位,則既可以延長泵和其他設備的使用壽命,又能保證整個系統的安全。

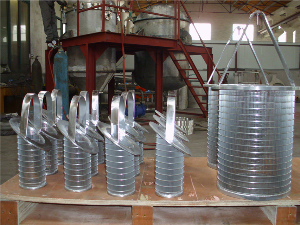

LSF型籃式過濾器主要由接管、筒體、濾籃、法蘭、法蘭蓋及緊固件等組成,根據要求設計為直通籃式過濾器 、高低籃式過濾器 及客戶定制籃式過濾器,其安裝在管道上能除去流體中的較大固體雜質,使機器設備(包括壓縮機、泵等)、儀表能正常工作和運轉,達到穩定工藝過程,保障安全生產的作用。
過濾器的材質一般選擇與所連接的工藝管道材質相同,對于不同的服役條件可考慮選擇鑄鐵、碳鋼、低合金鋼或不銹鋼材質的過濾器。

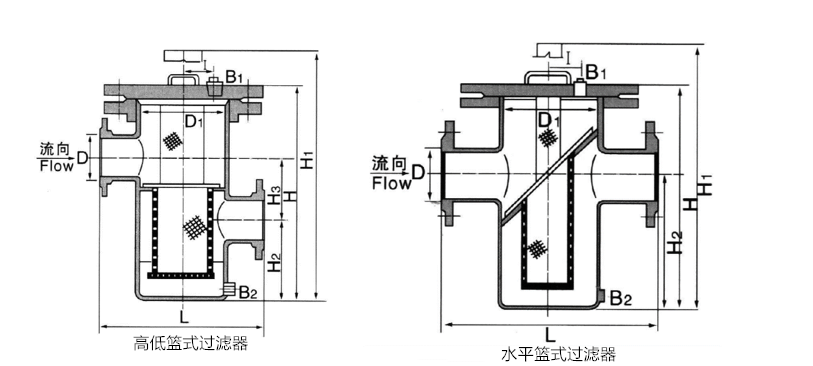

直通籃式過濾器
規格型號
進出口徑
筒體直徑
高度
公稱壓力
過濾面積
LSF-A-DN25
DN25
φ89
360
1.6
0.003619
LSF-A-DN32
DN32
φ89
370
0.003619
LSF-A-DN40
DN40
φ114
400
0.005718
LSF-A-DN50
DN50
φ114
400
0.005718
LSF-A-DN65
DN65
φ140
460
0.009613
LSF-A-DN80
DN80
φ168
510
0.01539
LSF-A-DN100
DN100
φ219
580
0.02464
LSF-A-DN150
DN150
φ273
730
0.04866
LSF-A-DN200
DN200
φ325
900
0.07858
LSF-A-DN250
DN250
φ426
1050
0.12005
LSF-A-DN300
DN300
φ478
350
0.16537
(mm)
(mm)
(mm)
(Mpa)
(m2)
高低籃式過濾器
規格型號 |
進出口徑 |
筒體直徑 |
高度 |
公稱壓力 |
過濾面積 |
LSF-A-DN25 |
DN25 |
φ76 |
295 |
1.6 |
0.003619 |
LSF-A-DN32 |
DN32 |
φ76 |
300 |
0.003619 |
|
LSF-A-DN40 |
DN40 |
φ114 |
355 |
0.005718 |
|
LSF-A-DN50 |
DN50 |
φ114 |
355 |
0.005718 |
|
LSF-A-DN65 |
DN65 |
φ140 |
415 |
0.009613 |
|
LSF-A-DN80 |
DN80 |
φ168 |
475 |
0.01539 |
|
LSF-A-DN100 |
DN100 |
φ219 |
565 |
0.02464 |
|
LSF-A-DN150 |
DN150 |
φ273 |
735 |
0.04866 |
|
LSF-A-DN200 |
DN200 |
φ325 |
915 |
0.07858 |
|
LSF-A-DN250 |
DN250 |
φ426 |
1120 |
0.12005 |
|
LSF-A-DN300 |
DN300 |
φ478 |
1410 |
0.16537 |
